Systemy FRP do wzmocnień
Wzmocnienia strukturalne z włókien węglowych
Related System
S&P C-Laminate
S&P C-Laminate
Taśmy S&P C-Laminate są gotowymi produktami kompozytowymi wykonanymi z włókien węglowych zatopionych w matrycy z żywicy epoksydowej. Przeznaczone są do wzmocnień konstrukcji stalowych, żelbetowych murowych i drewnianych.
Call to Action
Charakterystyki
- Bardzo wysoka wytrzymałość na rozciąganie
- Odporność na korozję
- Mały ciężar własny
- Dowolna długość
- Łatwość aplikacji
- Znakomita wytrzymałość zmęczeniowa
- Możliwość instalacji w bruzdach
- Krótki czas wyłączenia obiektu z użytkowania
- Brak hałasu i wibracji podczas instalacji
Aplikacje
Zwiększanie nośności:
- Zwiększenie obciążeń elementów konstrukcyjnych obiektów budowlanych
- Zmiana warunków użytkowania obiektu
- Konieczność zamontowania cięższych urządzeń w obiektach
- Stabilizacja wibracji i oscylacji
- Zmianę schematu statycznego
- Otworowania w płytach stropowych
- Zwiększenie odporności sejsmicznej
- Korekta błędów projektowych lub wykonawczych
- Korozja zbrojenia (ubytki w zbrojeniu)
- Starzenie się materiałów konstrukcyjnych
- Uszkodzenia spowodowanie pożarem, uderzeniem, itp.
- Redukcja rozwartości rys
- Redukcja naprężeń rozciągających w stali
- Poprawa wytrzymałości zmęczeniowej
- Wydłużenie żywotności obiektów zabytkowych
Galeria zdjęć
Call to Action
Service
Osoba do kontaktu
Dokumentacja
-
Karta techniczna taśm węglowych S&P C-Laminate
Broszura
-
Broszura S&P FRP system
International Product Information
-
We provide international product information on our portal S&P International.
Oprogramowanie
-
FRP Lamella
FRP Lamella jest oprogramowaniem do wymiarowania wzmocnienia stref rozciąganych i ścinanych przy zginaniu. Program FRP Lamella umożliwia dobór przekroju elementów wzmacniających i sprawdzenie nośności wzmocnionej konstrukcji. Warunkiem koniecznym jest wstępne wyznaczenie sił i momentów dla danego układu statycznego.
wersja oprogramowania:Current version 5.7
Dane techniczne
Informacja o produkcie
Doceniamy Twoje zainteresowanie. Spójrz na dane. Jeśli masz jakieś pytania lub potrzebujesz pomocy, proszę skontaktuj się z nami
Logistyka
-
Delivery Rolki o długości: 150 m Oferowane szerokości 120 mm: Rolki o długości 100 m Lub przycięte na dowolny wymiar Storage Przechowywać w suchym i bezpiecznym miejscu: nie wystawiać bezpośrednio na promieniowanie słoneczne (UV), max. + 50 ° C Item number Article Packaging unit / weight Dimension LA15001014 S&P CFRP-Laminate 150/2000 10/1.4 1 rolka = 150.00 m / 3.350 kg H x Ø = 0.01 m x 0.96 m LA15001028 S&P CFRP-Laminate 150/2000 10/2.8 1 rolka = 150.00 m / 6.500 kg H x Ø = 0.028 m x 1.09 m LA15001525 S&P CFRP-Laminate 150/2000 15/2.5 1 rolka = 100.00 m / 6.100 kg H x Ø = 0.025 m x 0.98 m LA15002014 S&P CFRP-Laminate 150/2000 20/1.4 1 rolka = 150.00 m / 6.630 kg H x Ø = 0.02 m x 0.82 m LA15005012 S&P CFRP-Laminate 150/2000 50/1.2 1 rolka = 150.00 m / 14.350 kg H x Ø = 0.05 m x 0.82 m LA15005014 S&P CFRP-Laminate 150/2000 50/1.4 1 rolka = 150.00 m / 16.950 kg H x Ø = 0.05 m x 0.85 m LA15006014 S&P CFRP-Laminate 150/2000 60/1.4 1 rolka = 150.00 m / 20.150 kg H x Ø = 0.06 m x 0.95 m LA15008012 S&P CFRP-Laminate 150/2000 80/1.2 1 rolka = 150.00 m / 24.250 kg H x Ø = 0.08 m x 0.95 m LA15008014 S&P CFRP-Laminate 150/2000 80/1.4 1 rolka = 150.00 m / 27.250 kg H x Ø = 0.08 m x 0.95 m LA15009014 S&P CFRP-Laminate 150/2000 90/1.4 1 rolka = 150.00 m / 30.100 kg H x Ø = 0.09 m x 0.95 m LA15010012 S&P CFRP-Laminate 150/2000 100/1.2 1 rolka = 150.00 m / 30.300 kg H x Ø = 0.10 m x 0.95 m LA15010014 S&P CFRP-Laminate 150/2000 100/1.4 1 rolka = 150.00 m / 32.500 kg H x Ø = 0.10 m x 0.95 m LA15012012 S&P CFRP-Laminate 150/2000 120/1.2 1 rolka = 100.00 m / 36.050 kg H x Ø = 0.12 m x 0.82 m LA15012014 S&P CFRP-Laminate 150/2000 120/1.4 1 rolka = 100.00 m / 40.570 kg H x Ø = 0.12 m x 0.95 m LA15015012 S&P CFRP-Laminate 150/2000 150/1.2 1 rolka = 100.00 m / 45.000 kg H x Ø = 0.12 m x 0.82 m LA15015014 S&P CFRP-Laminate 150/2000 150/1.4 1 rolka = 100.00 m / 52.870 kg H x Ø = 0.12 m x 0.95 m LA20002014 S&P CFRP-Laminate 200/2000 20/1.4 1 rolka = 150.00 m / 6.630 kg H x Ø = 0.02 m x 0.96 m LA20005014 S&P CFRP-Laminate 200/2000 50/1.4 1 rolka = 150.00 m / 17.100 kg H x Ø = 0.05 m x 0.95 m LA20006014 S&P CFRP-Laminate 200/2000 60/1.4 1 rolka = 150.00 m / 21.200 kg H x Ø = 0.06 m x 0.95 m LA20008014 S&P CFRP-Laminate 200/2000 80/1.4 1 rolka = 150.00 m / 27.900 kg H x Ø = 0.08 m x 0.95 m LA20009014 S&P CFRP-Laminate 200/2000 90/1.4 1 rolka = 150.00 m / 30.100 kg H x Ø = 0.09 m x 0.95 m LA20010014 S&P CFRP-Laminate 200/2000 100/1.4 1 rolka = 150.00 m / 32.500 kg H x Ø = 0.10 m x 0.95 m LA20012014 S&P CFRP-Laminate 200/2000 120/1.4 1 rolka = 100.00 m / 40.500 kg H x Ø = 0.12 m x 0.95 m
Karty bezpieczeństwa
-
Szczegółowe informacje dotyczące bezpieczeństwa znajdują się w aktualnej karcie bezpieczeństwa.
Instrukcje
-
Wskazówki co do sposobu obróbki:
Obróbka:

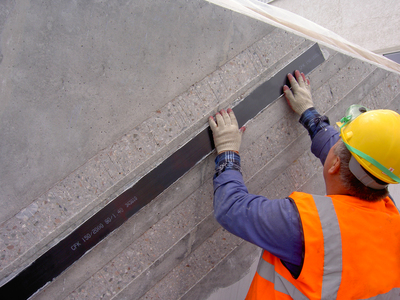

Rozłożyć S&P C-Laminate na czystej powierzchni (stole) i oczyścić z białą szmatką z użyciem środka zawierającego rozpuszczalnik. Odczekać aż powierzchnia stanie się sucha. Na oczyszczoną i całkowicie suchą taśmę S&P C–Laminate
nanosi się klej za pomocą szpachelki, kielni lub specjalnego przyrządu nadając mu kształt dachu dwuspadowego. Następnie taśmę S&P C–Laminate dokleja się na odkurzone podłoże. Usytuowanie taśmy S&P C-Laminate na powierzchni betonu ustala się przez lekkie dociśnięcie taśmy. Dzięki bardzo dobrej stabilności kleju nie jest konieczne stosowanie żadnych pomocniczych podpór. Następnie taśmę S&P C-Laminate dociska się wałkiem z utwardzonej gumy w taki sposób, aby świeży jeszcze klej wyciskany był z obu stron taśmy. Zapewnia to wykonanie spoiny bez pustek. Wyciśnięty spod taśmy klej usuwany jest szpachelką języczkową. Powierzchnie taśmy zabrudzone pozostałościami kleju można oczyścić rozpuszczalnikiem
Po stwardnieniu kleju S&P Resin 220 należy przeprowadzić badanie wytrzymałości spoiny klejowej. W tym celu zalecamy przyklejenie dodatkowych fragmentów taśmy S&P C-Laminate i przeprowadzenie na nich badań metoda pull-off (zgodnie z
norma EN 1542).Wymagane wartości:
- minimalna > 1.5 N/mm²
- 100% zniszczenie betonuWklejanie taśm S&P C-Laminate w bruzdy:
Oczyszczoną szczelinę wypełniamy klejem S&P Resin 220. W przypadku szczelin na powierzchniach posadzkowych można
wypełnić klejem S&P Resin 55 HP. W bruzdę wciskamy pionowo taśmę (jeżeli projekt tak przewiduje w jednej bruździe
można umieścić dwie taśmy. Wyciśnięty klej usuwamy szpachelką.Szczegółowe informacje można znaleźć w karcie technicznej produktu.
